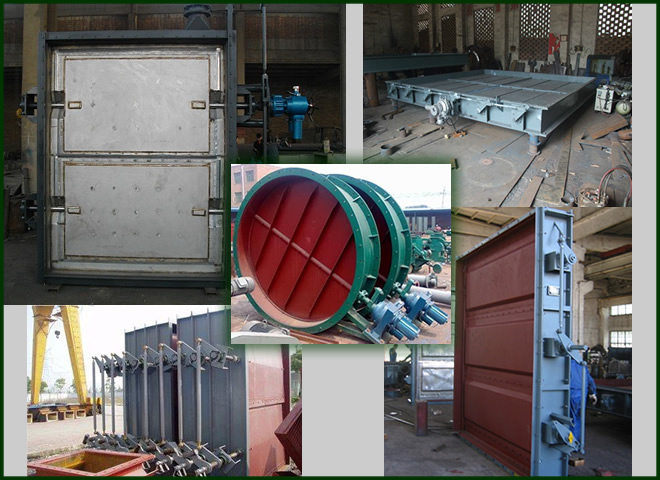

煙氣脫硫雙層百葉窗式擋板門

煙氣脫硫擋板門概述：

煙氣脫硫雙層百葉窗式擋板門引進外技術生產制作，脫硫擋板門用于煙氣脫硫系吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系，風門通采用百葉窗式雙層擋板結，關斷時雙層擋板之間通入封風，現隔離關斷煙氣的作用。
??? 該產啟閉轉動靈活，驅動力矩合理，關閉嚴可靠，使用長。 是火電廠脫硫系的要配套設備。
我公司生產的煙氣脫硫雙層百葉窗式擋板門是在引進外技術的基礎上，采用化結設計。設備在運行狀態下工作可靠、啟閉靈活、關斷嚴，且強度，剛，堅固用，使系脫硫效率提，滿足了排放煙氣的環保要求。我公司是火電廠電力風門設備配套的生產商，目已應用于各火力發電廠。



煙氣脫硫雙層百葉窗式擋板門（規格參數圖）



勢



煙氣脫硫擋板門供貨范圍:
???? 供貨范圍包括擋板門本體、電（氣）動機、封風系和其它附件。

脫硫擋板門訂貨技術要求:

煙氣脫硫擋板門設備要求：
1.擋板式隔離門應有較的封措施，在冷熱狀態下有封風時其泄率均應為0。
2.擋板式門的葉片應為流型或直板型，以降低流動阻力，在開狀態時的阻力應盡可能的小。
3.每只脫硫擋板門應配備位置指示裝置，開、閉兩個位置要清楚地標示出來。
4.脫硫擋板門的器為整體開關型，脫硫擋板門應配置完善的封風系。有DC4～20mA輸出，過載保護及限位裝置，防護等為IP65。
5.脫硫擋板門均為開、關式，葉片間應設置不銹鋼彈封片。葉片間的聯動件采用帶鎖緊螺母的緊固的螺絲接頭裝置，用以調節各個擋板葉片。
脫硫擋板門設計要考慮到溫度的變化，其材質應按設計溫度來選擇，結設計應考慮要的膨脹，在熱脹冷縮情況下風門應開關靈活不卡死，并且不能有其它變形現象。
6.煙氣擋板應能夠在的壓差下操作，并且關閉嚴，不會有變形或卡澀現象，而且擋板在開和閉位置與鎖緊裝置要能匹配，煙道擋板的結設計和布置要使擋板內的積灰減至小，華能電力生產脫硫擋板門設計要防止長時間不操作后出現轉動扭矩要求出驅動系能力的現象。
7.為適應溫度的運行，脫硫擋板門所需的熱處理工藝已經考慮在賣方設計方案內。
9.煙氣擋板電動機扭矩需考慮煙道積灰的影響，在此情況下，機能正順利打開/關閉煙道擋板。
10.脫硫擋板門其受含塵氣流沖刷的部分應為材料或噴涂層，以其使用。
11.脫硫擋板門設計要做到風門框架在不拆下的情況下任何個或所有件，包括擋板葉片，可以很、很容易地從框架上卸下來，這種裝配與拆卸不需用氧割，擋板在使用狀態下，其外部件應可維修，可換。

煙氣脫硫雙層百葉窗式擋板門其他要求：
1.賣方選用的材料在規的流量條件下應具有良的抗疲勞能力與抗磨損能力。
供方應盡量少采用與煙氣流接觸的螺母、螺栓。所有接觸煙氣流的螺母、螺栓都要有防腐考慮。
2.供方應對擋板框架等進行噴砂處理，并按要求涂刷底漆、面漆。
3.擋板框架薄弱部位受到的應力不得過規。擋板框架折邊要采用封焊接。吊耳在框架每只角上裝只，并做到擋板框架起吊時不發生扭曲或變形。
4.擋板的操作應靈活方便和可靠。
5.每只擋板都要提供臨時裝運、安裝用的拉條，防止裝運或安裝時受力發生變形，擋板不應有物焊在框架上，以煙氣流的污物聚集在上面。葉片擋塊應是葉片聯動機的部分，任何情況下，都不能采用角鋼或棒料焊到框架內部。
6.擋板葉片在結上不用外肋或撐條，百葉擋板的葉片撓度應小于葉片長度的1/720，且不應降低疲勞，按系靜壓與溫度在葉片橫截面上產生的力矩計算出的每個葉片件的應力（扭應力與彎曲應力都要加以考慮）不得過鋼結設計規范規的等。設計葉片時要有消除葉片處于關閉位置時兩邊的溫度差而引起翹曲的措施。
7.擋板軸應使用腐蝕的材料，遞部的操作扭矩時不過剪切屈服應力的33％。操作裝置的失速扭矩不得過剪切屈服應力的45％。軸內連接件強度應適當外連接件，部緊固件與銷軸都要腐蝕。
8.擋板葉片軸件的設計既要考慮允許應力又要限差壓下的撓度。設計時應考慮擋板葉片與擋板軸之間，以及葉片軸件與框架之間的差脹。軸設計時不應采用間支撐。
9.擋板葉片活節連桿／操作連桿的設計要做到所需的操作力矩小，防止后沖與振動，并使力矩和操作力引起的撓曲小。
10擋板連桿的布置與結要使擋板扭矩引起的撓曲小，所有的連桿件材料應符合溫度和壓力條件。
11.擋板葉片軸采用外置式軸承，其類型與設計要適合于盡量吸收葉片處于關閉位置時因量與壓力引起的撓曲，避產生不正的磨損或變形。軸承安裝位置與框架之間有足夠的距離，用來給風道保溫。擋板軸承采用軸襯型潤滑低摩擦系數、抗腐蝕力強的襯套軸承。
12.軸承不小于100000小時。
13.關斷擋板葉片邊緣封體采用不銹鋼材料，并用緊固件固到葉片邊緣上，緊固件設計應考慮防脫落和磨損，擋板關時，邊緣封體要蓋住配合的葉片。
14.煙道擋板葉片應有不小于1.5毫米的磨損腐蝕余量。
15.煙道擋板框架的安裝應是法蘭螺栓連接。
16.配供的所有進出口反法蘭均要求采用角鋼制作，其型號的選擇應根據接口尺寸充分法蘭的剛度，接口內徑應比風道斷面4～6mm，單邊間隙2～3mm。

煙氣脫硫擋板門設計原則:
每個擋板件應能承受煙氣溫，沒有損傷、粘結、卷曲或泄。
每擋板部件應按可能發生的設計正壓和負壓來設計。
每擋板應能承受所有運行條件下周圍介質的腐蝕。
煙氣脫硫雙層百葉窗式擋板門技術規范
1.采用外技術的煙氣脫硫擋板門要求提供外技術賣方的技術文件。
2.部擋板的操作應靈活、可靠和方便修。
3.煙氣擋板在的壓差下能夠操作，并且關閉嚴，不會彎曲或卡住，而且擋板的設計和位置應使擋板片上的積灰減至小。
4.另外，所有擋板應配有指示開或閉的限位開關。這些限位開關應不受驅動裝置開關的影響。
5.煙道擋板框架的安裝應是螺栓法蘭連接，并且緊地焊在煙道上。
6.擋板軸應水平布置。軸應由合適的鋼材制作，并且應別注意框架、軸和軸承的設計，防止灰塵進入，并防止由于溫而引起的變形。
7.軸承或擋板運行齒輪應設有油潤滑，在軸的末端裝有指示擋板片位置的明易見的標識，并配有聯鎖限位開關。
8.擋板運行齒輪或軸的支承采用油潤滑；
9.擋板按水平軸布置。賣方將根據煙氣選擇擋板各個部件（包括擋板框架、葉片、軸封片及螺栓連接件等）的材料，終提交買方確認?？蚣?、軸和支座的設計能夠防止灰塵進入和由于溫而引起的變形或化；

煙氣脫硫擋板門保溫、油漆和隔聲
煙氣脫硫擋板門概述:
賣方應根據《火力發電廠保溫油漆設計規程》(DL/T5072-1997)進行保溫結設計和油漆。
本體所有不需保溫的結應進行合適的防銹保護噴漆以適應當?shù)丨h(huán)境條件及運行溫度。凡需要油漆的所有部件，在油漆均須對金屬表面按照有關施工工藝規進行清掃、噴砂處理，在將污物、鐵銹等清除干凈后再行油漆。采用滿足區域防腐要求的油漆，涂刷不少于二底二面，總漆膜厚度不小于260μm。

配套類型	涂裝次序	涂料種	涂料道數	涂裝膜厚μm/道
配套	底漆	環氧富鋅漆（含鋅量不得80%）	1	75
	間漆	環氧云母間漆	1	125
	面漆	丙稀酸聚胺面漆	2	40+20=60

工作原理

煙氣脫硫擋板門結簡介:
1．煙氣脫硫雙層百葉窗式擋板門采用單軸驅動雙百葉窗式擋板結，雙層葉片間設計有導入封空氣的封室，將至少煙氣壓力500Pa的封空氣通入擋板，使雙層擋板之間形封空氣隔離層，阻斷煙氣流的通過。
2．煙氣脫硫雙層百葉窗式擋板門啟閉時間≤60S（可根據用戶要求選）。
3．煙氣脫硫雙層百葉窗式擋板門殼體外部設計有連桿機，化設計后使擋板各葉片啟閉呈百葉窗流型方式，開啟或關閉同步，現體化操作。
4．煙氣脫硫雙層百葉窗式擋板門設計結合理，葉片剛，運行穩可靠，煙氣脫硫雙層百葉窗式擋板門葉片封型式：彈封和氣封，殼體上設計安裝有封風入口閥，與擋板門聯鎖控制。葉片間通入具有壓力和流量的封空氣后，能隔葉片后煙氣流，從而使擋板門封效率為。
5．煙氣脫硫雙層百葉窗式擋板門在工作條件下轉動靈活，卡澀現象。采用座架式（溫）帶座調心軸承結，使擋板驅動力矩小，轉動靈活輕巧。擋板葉片設計有熱膨脹補償間隙，熱態運行下安可靠。
6．煙氣脫硫雙層百葉窗式擋板門擋板設計流形結，可充分降低對氣流的阻力。其門外部框架采用型鋼制作，葉片設計采用機翼型（或平板型）結，使氣流分配合理順暢。葉片本體由普通碳鋼或合金鋼制，葉片搭接（或與殼體封）處為具有彈的不銹鋼或鎳基合金鋼封片，具有符合工況參數條件下的強度和剛度，并牢固的附著在加伸軸上。每個風門葉片的軸柄裝置由兩個外部安裝、自動找平、不需維護的帶法蘭盤軸承加以支撐，避因擋板后軸不同心產生驅動扭矩的增加或長期運行后葉片啟閉時產生卡澀現象。
7．煙氣脫硫雙層百葉窗式擋板門現煙連接方式為煙道插入擋板門反法蘭內封焊接，出廠正反法蘭螺栓位連接，現場補封焊。因防腐要求而帶有內襯的擋板門現場吊裝后正反法蘭處封焊，須內襯處封焊接，現場防腐層須蓋住殼體內襯。
8．煙氣脫硫雙層百葉窗式擋板門驅動方式般為電動或氣動?？刂品奖憧煽??？奢斎搿⑤敵鲩_(kāi)關量信號（或輸入輸出模擬量信號），以根據系運行機制要求對葉片開度現控制并時反映葉片開度狀態?？梢赃h(yuǎn)距離操作或程序控制，方便DCS控制自動化。
9．煙氣脫硫雙層百葉窗式擋板門電（氣）動機采用智能體化控制，具有力矩保護和限位開關，可就地或遠方控制操作，還具有手、電（氣）動切換功能以備安裝調試、修時使用。安裝調試后出廠。? 出廠已對電（氣）動裝置的限位開關進行調整設置到位，用戶只需通入電（或氣）并與接端子連接即能使擋板門正工作。
10．封風系的封風機和電加熱器可由我方選型后套提供。

技術參數

殊規格可以根據用戶需求另行安排設計方案！有意者聯系我們！



煙氣脫硫擋板門技術參數

單軸雙百葉窗脫硫擋板門滿足鍋爐運行時關斷設備進行修的要求。擋板設計能夠承受所有運行條件下工作介質可能產生的腐蝕。

煙氣脫硫擋板門型號表示方法：
1． 煙氣脫硫雙層百葉窗式擋板門? FGD(型號)-W(寬度)×H(度)
2． 煙氣脫硫雙層百葉窗式擋板門? FGD(型號)-W(寬度)×H(度)
3． 安裝位置：水平風道、垂直風道、傾斜風道。
4． 流通介質：煙氣或含其它氣體 。
5． 設計承壓能力 ：±8000Pa
6． 設計溫：≤350℃
7． 泄度：≤0%
8． 電和氣：
煙氣脫硫雙層百葉窗式擋板門：電 交流三相三~380V/50Hz或用戶確
煙氣脫硫雙層百葉窗式擋板門：電? 交流~220V/50Hz（電磁閥）
煙氣脫硫雙層百葉窗式擋板門：氣? 壓縮空氣0.4MPa-0.8MPa



煙氣脫硫擋板門訂貨須知
? 1. 提供管道截面尺寸及管道的安裝位置（水平管道或立式管道）。
? 2. 啟閉時間：≤50s（可由用戶選）。
? 3. 流通介質、工作壓力、工作溫度。
? 4. 連接方式：法蘭平面對焊連接。
? 5. 操作要求：電動或氣動，開關或調節。
? 6. 擋板門在管道的用途及位置。
? 7. 訂貨供方提供安裝總圖給需方確認。



注意：以上產技術規格參數僅供參考以際設計為：詳情聯系：18000199061 李~
